Gantry Container Tilter

1. Ano ang a Gantry Container Tilter at ang mga Pangunahing Gamit Nito?

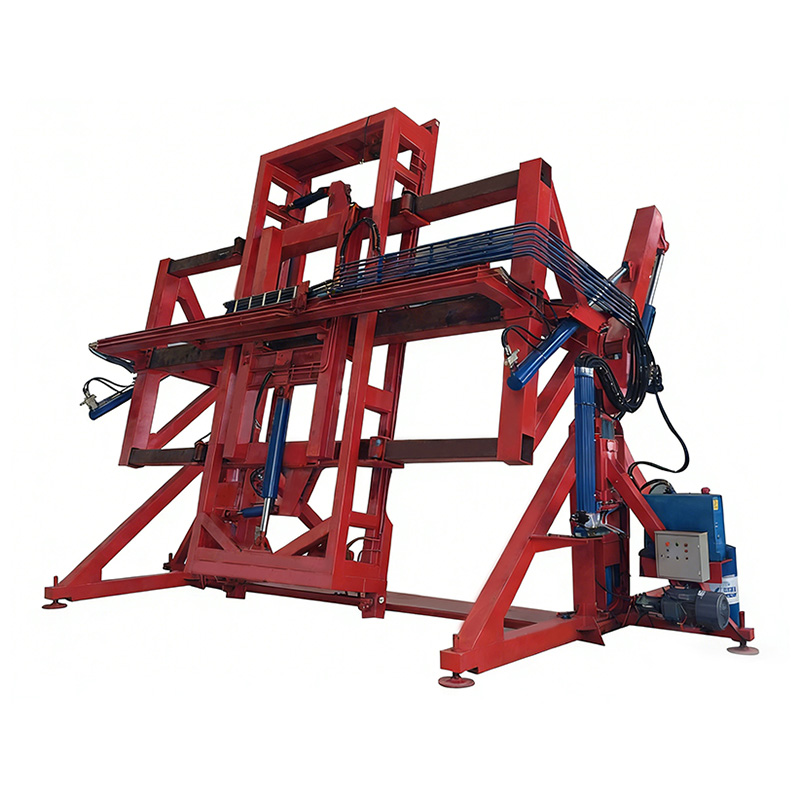

A gantry container tilter ay isang heavy-duty na pang-industriya na makina na idinisenyo upang ligtas na paikutin ang mga shipping container (karaniwang 20ft o 40ft) sa mga anggulo sa pagitan 45° at 135° para sa mahusay na pagbabawas ng maramihang materyales, scrap, butil, mineral, o basura. Hindi tulad ng mga tradisyunal na forklift attachment, ang isang gantry-style tilter ay nagbibigay ng matatag at kontroladong tipping ±1° angular na katumpakan , binabawasan ang pagtapon ng materyal nang hanggang 35% kumpara sa mga nakasanayang pamamaraan.

Pangunahing aplikasyon: mga terminal ng bulk grain (pagbabawas ng mais, soybeans, trigo), mga recycling center (scrap metal, e-waste), semento at pinagsama-samang pasilidad , at paghawak ng chemical powder . Halimbawa, isang grain terminal processing 150,000 metriko tonelada bawat taon maaaring bawasan ang oras ng pagbabawas sa pamamagitan ng 42% pagkatapos gamitin ang isang gantry container tilter, pagkamit ng throughput ng 4-6 na lalagyan kada oras .

Gaya ng ipinapakita, ang paghawak ng butil at pag-recycle ay kumakatawan sa paglipas 76% ng mga pag-install, na nagpapakita ng kritikal na papel ng gantry container tilter sa bulk material logistics.

2. Working Principle at Structural Advantages

Gumagamit ang gantry container tilter ng matibay na overhead frame na may dalawahang hydraulic cylinder na gumagamit ng container corner castings. Pinaikot nito ang lalagyan sa paligid ng isang pivoting axis, na nagpapahintulot sa kinokontrol na paglabas ng materyal sa mga hopper o conveyor. Ang mga pangunahing bentahe sa tradisyonal na pamamaraan ay kinabibilangan ng: nabawasan ang manual labor (mula 4-5 operator hanggang 1-2), mas mababang paglabas ng alikabok (hanggang sa 60% na pagbawas na may selyadong discharge chute), at pare-pareho ang bilis ng pagtabingi (adjustable mula 0.5° hanggang 3° bawat segundo).

Binabawasan ng gantry tilter ang oras ng pagbabawas ng 44% , binabawasan ang spillage mula 8.5% hanggang 2.2% , at cuts operator requirements by 62.5% — naghahatid ng makabuluhang pagtitipid sa pagpapatakbo.

(1) Mga Pangunahing Bahagi ng Structural at Mga Tampok na Pangkaligtasan

• Heavy-duty welded steel gantry frame na may anti-corrosion coating: lampas sa structural lifespan 20 taon sa ilalim ng normal na operasyon.
• Mga dual hydraulic cylinder na may pinagsamang proteksyon sa labis na karga: maximum na kapasidad sa pag-angat hanggang sa 35 metriko tonelada (para sa mga fully loaded na 40ft na lalagyan).
• Pinipigilan ng awtomatikong safety locking system ang hindi nakokontrol na pagbaba; nagkikita ISO 12100 mga pamantayan sa kaligtasan.

3. Talaan ng Mga Karaniwang Aplikasyon at Teknikal na Pagtutukoy

Ang mga gantry container tilter ay idinisenyo para sa mataas na volume, paulit-ulit na mga gawain sa pagbabawas. Ipinapakita ng talahanayan sa ibaba ang mga inirerekomendang parameter ng pagpapatakbo para sa iba't ibang uri ng materyal batay sa data ng field mula sa higit sa 150 mga pag-install sa buong mundo.

Ipinapakita ng data na sa tamang pagpili ng anggulo ng pagtabingi, kayang hawakan ng isang gantry container tilter 3 hanggang 7 lalagyan kada oras , nagsasalin sa taunang throughput ng 80,000 hanggang 180,000 metriko tonelada depende sa mga pattern ng shift.

4. Mga Solusyon sa Industriya mula sa Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. ay isang pambansang high-tech na negosyo na pangunahing nakikibahagi sa pananaliksik at pagpapaunlad at pagmamanupaktura ng matalinong kagamitan sa logistik. Maaari itong magbigay ng mga sistematikong solusyon para sa awtomatikong pag-load at pagbaba ng mga sasakyan at lalagyan para sa mga customer sa iba't ibang industriya.

Buong pusong binibigyan ng kumpanya ang mga user ng iba't ibang uri ng awtomatikong pag-load at pag-alis ng kagamitan tulad ng mga rear dumper, side dumper, car loading equipment, container flippers, atbp.; isa ito sa mga kumpanyang may medyo kumpletong hanay ng mga awtomatikong kagamitan sa paglo-load at pagbabawas para sa mga sasakyan at lalagyan sa China. Ang mga produkto ay malawakang ginagamit sa industriya ng bakal, kemikal, semento, karbon, butil, langis at pagkain, at ini-export sa Japan, Brazil, Egypt, Pakistan, India, Middle East at Southeast Asian na mga bansa. Kabilang sa mga ito, ang taunang dami ng benta at teknikal na pagganap ng awtomatikong pag-load at pag-alis ng mga kagamitan para sa mga kotse ay nasa nangungunang posisyon sa China. Kasama sa mga karaniwang internasyonal na user ang Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group, Saint-Gobain Group, atbp.

Para sa mga application ng gantry container tilter, nag-aalok ang Jiangsu Zhengding ng customized na suporta sa engineering para matiyak ang tuluy-tuloy na pagsasama sa mga kasalukuyang conveyor system, mga dust collection unit, at container handling logistics.

5. Mga Madalas Itanong (FAQ)

Q1: Anong mga sukat ng lalagyan ang maaaring hawakan ng isang gantry container?

A1: Ang mga karaniwang gantry tilters ay tumanggap 20ft, 40ft, at 45ft ISO container . Ang ilang mga modelo ay maaaring hawakan 10ft at 15ft mga specialty box na may adjustable clamping mechanism. Ang kapasidad ay mula sa 15 hanggang 35 metriko tonelada depende sa disenyo ng frame.

Q2: Gaano karaming espasyo sa sahig ang kailangan para sa pag-install?

A2: Ang isang tipikal na gantry container tilter ay nangangailangan ng isang operational area na humigit-kumulang 12m (L) × 6m (W) × 5m (H) para sa 40ft na lalagyan. Kabilang dito ang clearance para sa pagmamaniobra ng lalagyan at paglalagay ng discharge hopper. Mga bersyon ng mobile/portable ay magagamit sa isang pinababang bakas ng paa ng 8m × 4m para sa 20ft na lalagyan.

Q3: Maaari bang isama ang tilter sa mga dust extraction system?

A3: Oo. Ang lugar ng paglabas ay maaaring lagyan ng mga nababaluktot na palda na konektado sa isang kolektor ng alikabok. Ipinapakita ng mga sukat sa field na ang naturang pagsasama ay binabawasan ang airborne particulate matter sa pamamagitan ng 65% hanggang 85% kumpara sa open tipping, pagtulong sa mga pasilidad na matugunan Mga limitasyon sa paglabas ng alikabok ng OSHA at EPA .

Q4: Ano ang karaniwang agwat ng pagpapanatili ng hydraulic system?

A4: Ang hydraulic oil ay dapat palitan tuwing 2,000 oras ng pagpapatakbo o taun-taon, alinman ang mauna. Karaniwang tumatagal ang mga cylinder seal 5 hanggang 7 taon sa ilalim ng normal na mga siklo ng tungkulin (8–10 lalagyan bawat araw). Regular na pagpapalit ng filter bawat 500 oras nagpapalawak ng buhay ng bahagi.

Q5: Kinakailangan ba ang pagsasanay sa operator para sa ligtas na paggamit?

A5: Oo. Dapat kumpletuhin ng mga operator ang a 4 na oras na sesyon ng pagsasanay sumasaklaw sa mga emergency stop, load balancing, at visual na inspeksyon. Ulat ng mga pasilidad na nagpapatupad ng mga structured na programa sa pagsasanay 40% mas kaunting mga rate ng insidente kumpara sa mga may impormal na pagsasanay.
